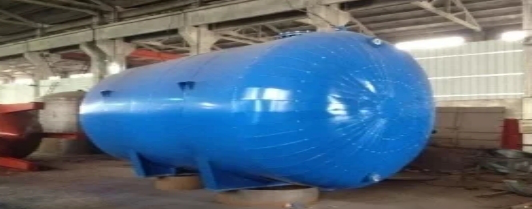

在化工行業(yè)中襯膠罐使用范圍廣并且為耐酸堿環(huán)境，磨損、腐蝕問題最嚴(yán)重。對于襯膠罐耐磨防腐問題，欒川新科根據(jù)不同生產(chǎn)環(huán)境、不同磨損問題均有相對應(yīng)的解決方案和修復(fù)產(chǎn)品，修復(fù)步驟近乎相同，具體參照

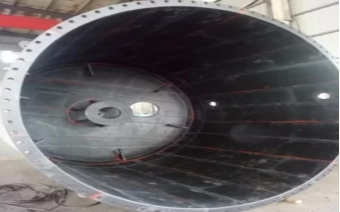

耐磨防腐涂層多用于離子交換柱。某企業(yè)離子交換柱襯膠層開裂，介質(zhì)為;耐酸堿、溫度50-60℃、壓力0.4Mpa，面積1800*500mm。
一、表面處理工藝
1. 割去鼓包開裂的襯膠。
2. (1)去皮：首先工作人員需要去掉防腐襯膠罐體便面起皮等部位，切割成方形等形狀，不可切割不規(guī)則形狀?！ ?
(2)除銹：維修人員用砂輪磨掉金屬不好的地方，用砂布、小刀等弄平，使其展現(xiàn)出原有金屬的光澤度，并需要保留有一定粗糙。將露出的金屬面打磨至出現(xiàn)金屬光澤。 3. 用清洗劑清洗打磨面，然后晾干。
二、耐磨防腐涂層選材

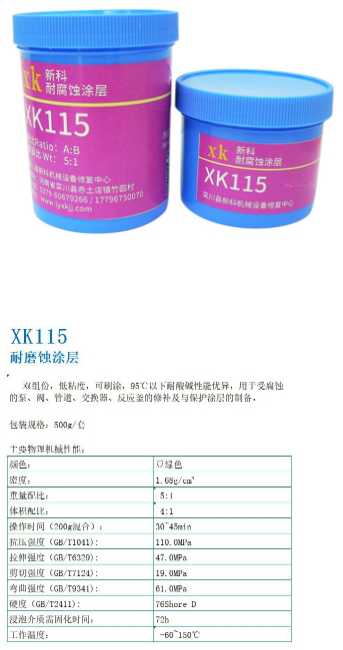

1、XK-115耐磨蝕涂層
三、耐磨防腐涂層施膠工藝
1、施膠：將磨損的地方用清洗劑等擦拭干凈后，按XK-115耐磨防腐涂層A、B雙組份混合比例攪拌均勻，用專用施膠工具，依次涂覆于襯膠罐磨損部位，并把施膠面修理平整、光滑，和原膠板邊緣持平?！?
2、固化：在常溫30℃（室溫25℃）條件下，放置16-36小時完全固化。（如條件允許，可采用加熱設(shè)備加熱，減少固化時間。）
四、耐磨防腐涂層研磨、驗收
1、檢查襯膠過濾罐體每個地方是否修補完成。
2、檢查各維修接縫的部位是否牢靠?！?
3、用電火花檢查有沒有漏電現(xiàn)象，如果發(fā)現(xiàn)立即進行再次處理。
五、耐磨防腐涂層修復(fù)標(biāo)準(zhǔn)
1、襯膠防腐碳鋼罐粘結(jié)良好、平整、無凸凹現(xiàn)象?！?
2、搭接粘合部位，無翻邊、起毛現(xiàn)象?！?
3、粘貼橡膠片致密，結(jié)實，用小錘敲打為實音。
4、修補后的缺陷應(yīng)與原設(shè)備無明顯界線。
