電廠除鹽水箱為鋼質(zhì)圓形容器,其本體材質(zhì)多為碳鋼,主要用于存儲電廠化學車間除鹽設(shè)備制得的除鹽水。儲水期間,水質(zhì)不得被污染,出口水質(zhì)需達到《火力發(fā)電廠水汽化學監(jiān)督導則》DL/T561-95的規(guī)定。但由于腐蝕現(xiàn)象,通常其所儲存除鹽水水質(zhì)無法達到上述標準。因此在生產(chǎn)過程中,常采用制作耐腐蝕保護涂層的方法,防止除鹽水箱出現(xiàn)腐蝕現(xiàn)象。
一、 耐磨材料修復工藝:
1.表面處理工藝:
(1)首先清除水箱內(nèi)的除鹽水,并晾置干燥。

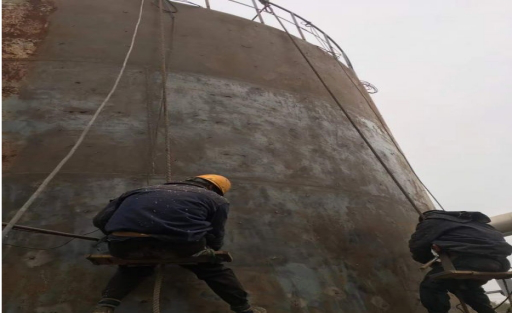

(2)噴砂處理:噴砂處理水箱內(nèi)壁、外壁(噴砂效果最好,但如不具備噴砂條件,可用角磨機打磨)。直至出現(xiàn)新鮮金屬基材。清洗劑(可選用丙酮、乙酸乙酯、酒精等)清洗并晾置干燥,也可用熱風吹干。焊縫焊渣等尖銳突
出物需要打磨平整。

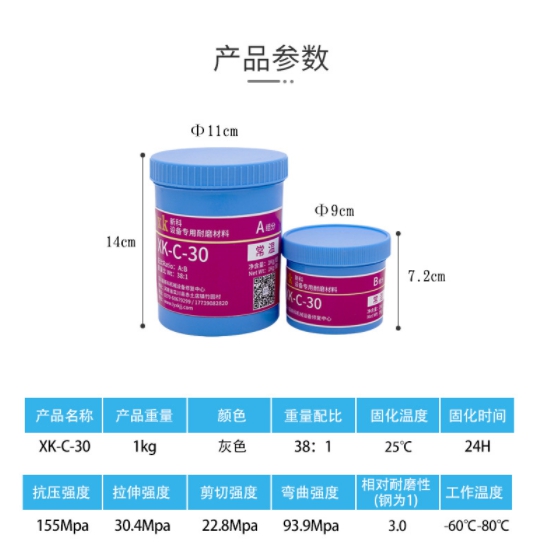

2. 耐磨防腐材料選材:(參照產(chǎn)品介紹)
該材料能在流體環(huán)境中抗強腐蝕強氣蝕并有極好的抗沖擊性。可長期抵御流體中夾帶固體(如砂石)的沖擊。適用(-20℃~100℃)設(shè)備過流沖蝕、設(shè)備的大面積修復、設(shè)備預涂耐磨層。
3.施膠工藝

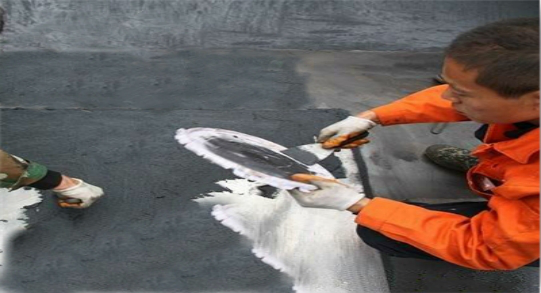

(1).采用熱風機對水箱內(nèi)部加熱,將XK-C-30非金屬耐磨防腐涂層
A、B組份按38:1比例(重量)混合攪拌均勻(氣溫較低時,可以將A組分和B組份材料加熱至30~40℃,使材料容易攪拌),用噴涂機將修復材料噴涂于水箱四壁,表面修理平整;
(2).再將XK-C-16-30非金屬耐磨防腐涂層A、B組份按38:1比例(重量)混合攪拌均勻,用噴涂機將修復材料噴涂于水箱底部,表面修理平整;
(3).固化:在常溫30℃條件下,24小時完全固化。
4.研磨驗收: (1).研磨:將加溫固化后的水箱四壁和底部打磨平整。
(2).驗收:要求表面平整、無氣孔、無缺陷。
